构建一个yolov3网络

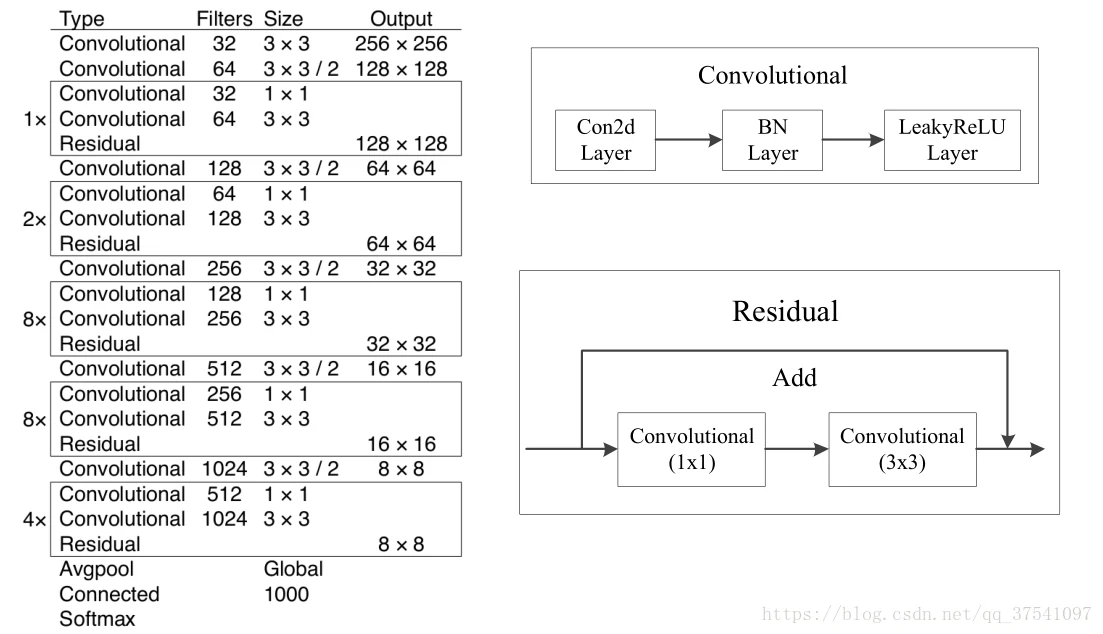

  • darknet53网络图

darknet53网络图

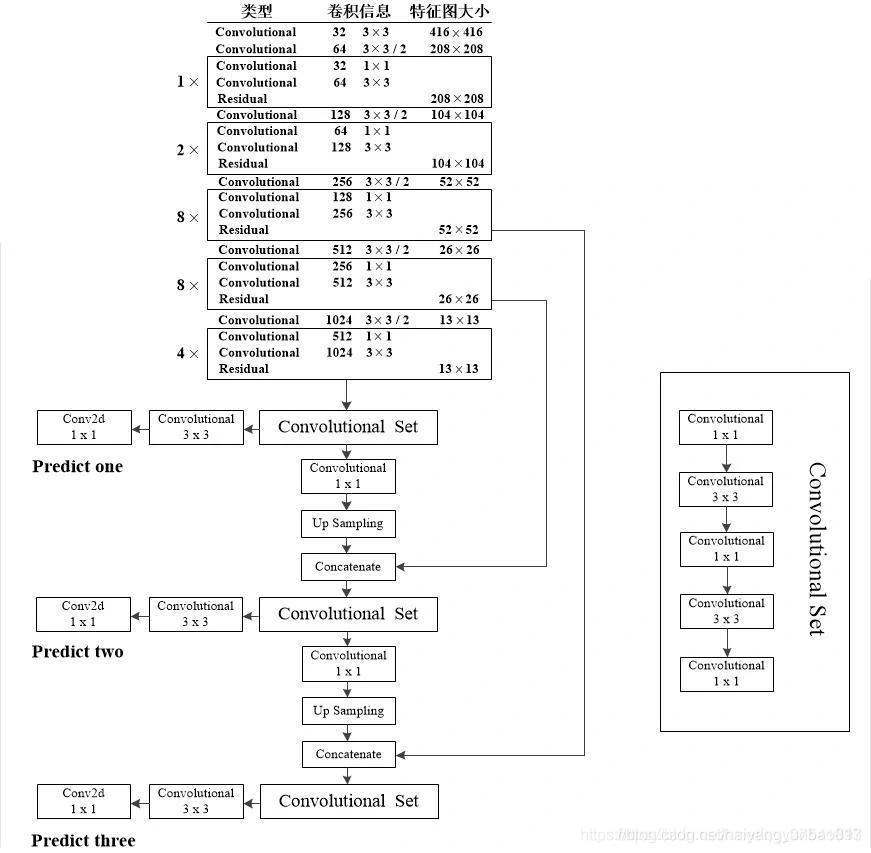

  • yolov3网络图

yolov3网络图

(python)yolov3网络复现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
import numpy as np
import tensorflow as tf

def convolutional(input_layer, filters_shape, downsample=False, activate=True, bn=True):
    '''卷积层'''
    if downsample:
        input_layer = tf.keras.layers.ZeroPadding2D(((1, 0), (1, 0)))(input_layer)
        padding = 'valid'
        strides = 2
    else:
        strides = 1
        padding = 'same'

    conv = tf.keras.layers.Conv2D(filters=filters_shape[-1],
                                   kernel_size=filters_shape[0],
                                   strides=strides,
                                   padding=padding,
                                   use_bias=not bn,
                                   kernel_regularizer=tf.keras.regularizers.l2(0.0005),
                                   kernel_initializer=tf.random_normal_initializer(stddev=0.01),
                                   bias_initializer=tf.constant_initializer(0.))(input_layer)
    if bn:
        conv = tf.keras.layers.BatchNormalization()(conv)
    if activate:
        conv = tf.keras.layers.LeakyReLU(alpha=0.1)(conv)
    return conv

def residual_block(input_layer, filters_num1, filters_num2):
    """
    :param input_layer:     残差块的输入特征图
    :param filters_num1:    第一个卷积层的卷积核数量
    :param filters_num2:    第二个卷积层的卷积核数量
    :return:
    """
    '''残差块'''
    short_cut = input_layer

    conv = convolutional(input_layer, filters_shape=(1, 1, input_layer.shape[-1], filters_num1))
    conv = convolutional(conv, filters_shape=(3, 3, filters_num1, filters_num2))
    residual_output = short_cut + conv

    return residual_output

def darknet53(input_data):
    """
    :param input_data:
    :return: 阶段输出一, 阶段输出二, 最终输出
    """
    '''Darknet-53主干网络'''
    # input_data : (416, 416, 3)
    input_data = convolutional(input_data, (3, 3, 3, 32))                       # 第一个卷积块后，输出特征图形状为 (416, 416, 32)
    input_data = convolutional(input_data, (3, 3, 32, 64), downsample=True)     # 第二个卷积块后，输出特征图形状为 (208, 208, 64)

    # 残差块 1×
    for i in range(1):
        input_data = residual_block(input_data, 32, 64)  # 第一个残差块后，输出特征图形状不变 (208, 208, 64)

    input_data = convolutional(input_data, (3, 3, 64, 128), downsample=True)    # 第三个卷积块后，输出特征图形状为 (104, 104, 128)

    # 残差块 2×
    for i in range(2):
        input_data = residual_block(input_data, 64, 128)  # 第二个残差块后，输出特征图形状不变 (104, 104, 128)

    input_data = convolutional(input_data, (3, 3, 128, 256), downsample=True)   # 第四个卷积块后，输出特征图形状为 (52, 52, 256)

    # 残差块 8×
    for i in range(8):
        input_data = residual_block(input_data, 128, 256)  # 第三个残差块后，输出特征图形状不变 (52, 52, 256)

    route_1 = input_data  # 保存第一个特征图，形状不变 (52, 52, 256)
    input_data = convolutional(input_data, (3, 3, 256, 512), downsample=True)   # 第五个卷积块后，输出特征图形状为 (26, 26, 512)

    # 残差块 8×
    for i in range(8):
        input_data = residual_block(input_data, 256, 512)  # 第四个残差块后，输出特征图形状不变 (26, 26, 512)

    route_2 = input_data  # 保存第二个特征图，形状不变 (26, 26, 512)
    input_data = convolutional(input_data, (3, 3, 512, 1024), downsample=True)  # 第六个卷积块后，输出特征图形状为 (13, 13, 1024)

    # 残差块 4×
    for i in range(4):
        input_data = residual_block(input_data, 512, 1024)  # 第五个残差块后，输出特征图形状不变 (13, 13, 1024)

    return route_1, route_2, input_data

def yolo_convolutional(input_layer, filters_shape):
    '''Yolo卷积层'''
    conv = convolutional(input_layer, filters_shape)
    conv = tf.keras.layers.Conv2D(filters=3 * (4 + 1 + 80),
                                  kernel_size=(1, 1),
                                  strides=(1, 1),
                                  padding='same',
                                  use_bias=True,
                                  kernel_initializer=tf.random_normal_initializer(stddev=0.01),
                                  bias_initializer=tf.constant_initializer(0.))(conv)
    return conv

def decode(conv_output, num_classes, anchors, i=0):
    """
    return tensor of shape [batch_size, output_size, output_size, anchor_per_scale, 5 + num_classes]
            contains (x, y, w, h, score, probability)
    """

    conv_shape = tf.shape(conv_output)
    batch_size = conv_shape[0]
    output_size = conv_shape[1]

    # 对 tensor 进行 reshape
    conv_output = tf.reshape(conv_output, (batch_size, output_size, output_size, 3, 5 + num_classes))

    # 按顺序提取[x, y, w, h, c]
    conv_raw_dxdy = conv_output[:, :, :, :, 0:2]  # 中心位置的偏移量
    conv_raw_dwdh = conv_output[:, :, :, :, 2:4]  # 预测框长宽的偏移量
    conv_raw_conf = conv_output[:, :, :, :, 4:5]  # 预测框的置信度
    conv_raw_prob = conv_output[:, :, :, :, 5:]  # 预测框的类别概率

    # 好了，接下来是画网格。其中，output_size 等于 13、26 或者 52
    y = tf.tile(tf.range(output_size, dtype=tf.int32)[:, tf.newaxis], [1, output_size])
    x = tf.tile(tf.range(output_size, dtype=tf.int32)[tf.newaxis, :], [output_size, 1])
    xy_grid = tf.concat([x[:, :, tf.newaxis], y[:, :, tf.newaxis]], axis=-1)
    xy_grid = tf.tile(xy_grid[tf.newaxis, :, :, tf.newaxis, :], [batch_size, 1, 1, 3, 1])
    xy_grid = tf.cast(xy_grid, tf.float32)  # 计算网格左上角的位置，即cx cy的值

    # 根据上图公式计算预测框的中心位置
    # 这里的 i=0、1 或者 2， 以分别对应三种网格尺度
    pred_xy = (tf.sigmoid(conv_raw_dxdy) + xy_grid) * 32.0 # 计算预测框在原图尺寸上的x y
    pred_wh = (tf.exp(conv_raw_dwdh) * anchors[i]) * 32.0  # 计算预测框在原图尺寸上的w h
    pred_xywh = tf.concat([pred_xy, pred_wh], axis=-1)  # 拼接起来
    pred_conf = tf.sigmoid(conv_raw_conf)  # 计算预测框里object的置信度
    pred_prob = tf.sigmoid(conv_raw_prob)  # 计算预测框里object的类别概率

    return tf.concat([pred_xywh, pred_conf, pred_prob], axis=-1)


def YoloV3(input_layer, NUM_CLASS):
    """
    :param input_layer: 输入层[416, 416, 3]
    :param NUM_CLASS: 类别数量
    :return: YoloV3模型
    """
    '''YoloV3模型'''
    # input_layer : 输入张量的形状为 (416, 416, 3)
    route_1, route_2, conv = darknet53(input_layer)
    # route_1: (52, 52, 256)
    # route_2: (26, 26, 512)
    # conv: (13, 13, 1024)

    '''Convolution Set'''
    conv = convolutional(conv, (1, 1, 1024, 512))  # 第一个卷积块后，输出特征图形状为 (13, 13, 512)         (通道数减半为512)
    conv = convolutional(conv, (3, 3, 512, 1024))  # 第二个卷积块后，输出特征图形状不变 (13, 13, 1024)       (通道数翻倍为1024)
    conv = convolutional(conv, (1, 1, 1024, 512))  # 第三个卷积块后，输出特征图形状不变 (13, 13, 512
    conv = convolutional(conv, (3, 3, 512, 1024))  # 第四个卷积块后，输出特征图形状不变 (13, 13, 1024)
    conv = convolutional(conv, (1, 1, 1024, 512))  # 第五个卷积块后，输出特征图形状不变 (13, 13, 512)
    ''' Convolution Set '''

    conv_lobj_branch = convolutional(conv, (3, 3, 512, 1024))                           # 输出特征图形状不变 (13, 13, 1024)
    conv_lbbox = yolo_convolutional(conv_lobj_branch, (1, 1, 1024, 3 * (NUM_CLASS + 5)))# 输出特征图形状不变 (13, 13, 255)
    # conv_lbbox: Predict One


    conv = convolutional(conv, (1, 1, 512, 256))  # 第一个卷积块后，输出特征图形状为 (13, 13, 256)
    conv = tf.keras.layers.UpSampling2D(2)(conv)  # 上采样后，输出特征图形状为 (26, 26, 256)

    conv = tf.concat([conv, route_2], axis=-1)  # 在通道维度上连接特征图，输出特征图形状不变 (26, 26, 768)
    ''' Convolution Set '''
    conv = convolutional(conv, (1, 1, 768, 256))  # 第二个卷积块后，输出特征图形状为 (26, 26, 256)
    conv = convolutional(conv, (3, 3, 256, 512))  # 第三个卷积块后，输出特征图形状不变 (26, 26, 512)
    conv = convolutional(conv, (1, 1, 512, 256))  # 第四个卷积块后，输出特征图形状不变 (26, 26, 256)
    conv = convolutional(conv, (3, 3, 256, 512))  # 第五个卷积块后，输出特征图形状不变 (26, 26, 512)
    conv = convolutional(conv, (1, 1, 512, 256))  # 第六个卷积块后，输出特征图形状不变 (26, 26, 256)
    ''' Convolution Set '''

    conv_mobj_branch = convolutional(conv, (3, 3, 256, 512))                            # 输出特征图形状不变 (26, 26, 512)
    conv_mbbox = yolo_convolutional(conv_mobj_branch, (1, 1, 512, 3 * (NUM_CLASS + 5))) # 输出特征图形状不变 (26, 26, 255)
    # conv_mbbox: Predict Two

    conv = convolutional(conv, (1, 1, 256, 128))  # 第一个卷积块后，输出特征图形状为 (26, 26, 128)
    conv = tf.keras.layers.UpSampling2D(2)(conv)  # 上采样后，输出特征图形状为 (52, 52, 128)

    conv = tf.concat([conv, route_1], axis=-1)  # 在通道维度上连接特征图，输出特征图形状不变 (52, 52, 384)
    ''' Convolution Set '''
    conv = convolutional(conv, (1, 1, 384, 128))  # 第二个卷积块后，输出特征图形状为 (52, 52, 128)
    conv = convolutional(conv, (3, 3, 128, 256))  # 第三个卷积块后，输出特征图形状不变 (52, 52, 256)
    conv = convolutional(conv, (1, 1, 256, 128))  # 第四个卷积块后，输出特征图形状不变 (52, 52, 128)
    conv = convolutional(conv, (3, 3, 128, 256))  # 第五个卷积块后，输出特征图形状不变 (52, 52, 256)
    conv = convolutional(conv, (1, 1, 256, 128))  # 第六个卷积块后，输出特征图形状不变 (52, 52, 128)
    ''' Convolution Set '''

    conv_sobj_branch = convolutional(conv, (3, 3, 128, 256))                            # 输出特征图形状不变 (52, 52, 256)
    conv_sbbox = yolo_convolutional(conv_sobj_branch, (1, 1, 256, 3 * (NUM_CLASS + 5))) # 输出特征图形状不变 (52, 52, 255)
    # conv_sbbox: Predict Three


    # [Predict Three,   Predict Two,    Predict One]
    # [(52, 52, 255),   (26, 26, 255),  (13, 13, 255)]
    return [conv_sbbox, conv_mbbox, conv_lbbox]

def YoloLoss(output_size, num_classes, anchors):
    '''Yolo损失函数'''
    def yolo_loss(y_true, y_pred):
        pred_xywh = y_pred[..., :4]
        pred_conf = y_pred[..., 4:5]
        pred_prob = y_pred[..., 5:]

        true_xywh = y_true[..., :4]
        true_conf = y_true[..., 4:5]
        true_prob = y_true[..., 5:]

        true_xy = true_xywh[..., :2]
        true_wh = true_xywh[..., 2:4]

        pred_xy = pred_xywh[..., :2]
        pred_wh = pred_xywh[..., 2:4]

        intersect_wh = tf.maximum(tf.minimum(pred_xy + pred_wh / 2, true_xy + true_wh / 2) - tf.maximum(pred_xy - pred_wh / 2, true_xy - true_wh / 2), 0)
        intersect_area = intersect_wh[..., 0] * intersect_wh[..., 1]
        true_area = true_wh[..., 0] * true_wh[..., 1]
        pred_area = pred_wh[..., 0] * pred_wh[..., 1]
        union_area = pred_area + true_area - intersect_area
        iou = intersect_area / union_area

        best_iou = tf.reduce_max(iou, axis=-1)
        mask = tf.cast(best_iou < 0.5, dtype=tf.float32)

        xy_loss = tf.reduce_sum(tf.square(true_xy - pred_xy) * true_conf * mask) / tf.reduce_sum(true_conf * mask + 1e-6) * 2.0
        wh_loss = tf.reduce_sum(tf.square(true_wh - pred_wh) * true_conf * mask) / tf.reduce_sum(true_conf * mask + 1e-6) * 2.0

        obj_loss = tf.reduce_sum(tf.square(true_conf - pred_conf) * true_conf * mask) / tf.reduce_sum(true_conf * mask + 1e-6)
        no_obj_loss = tf.reduce_sum(tf.square(true_conf - pred_conf) * (1.0 - true_conf) * (1.0 - mask)) / tf.reduce_sum((1.0 - true_conf) * (1.0 - mask) + 1e-6)

        class_loss = tf.keras.losses.sparse_categorical_crossentropy(y_true[..., 5:], y_pred[..., 5:])
        class_loss = tf.reduce_sum(class_loss * true_conf) / tf.reduce_sum(true_conf + 1e-6)

        return xy_loss + wh_loss + obj_loss + no_obj_loss + class_loss

    return yolo_loss

# 设置anchors
anchors = np.array([(10, 13), (16, 30), (33, 23), (30, 61), (62, 45),
                    (59, 119), (116, 90), (156, 198), (373, 326)], np.float32) / 416.0

# 模型输入
input_layer = tf.keras.layers.Input([416, 416, 3])
num_classes = 13
# 创建YoloV3模型
output = YoloV3(input_layer, num_classes)
model = tf.keras.Model(input_layer, output)

# 编译模型
model.compile(optimizer=tf.keras.optimizers.Adam(learning_rate=1e-3),
              loss=[YoloLoss(13, 80, anchors), YoloLoss(26, 80, anchors), YoloLoss(52, 80, anchors)])

# 打印模型结构
model.summary()

# # 保存模型为SavedModel格式
# tf.saved_model.save(model, 'yolov3_saved_model')

# 保存模型为.h5格式
model.save('yolov3_model.h5')

对于：def convolutional(input_layer, filters_shape, downsample=False, activate=True, bn=True)

input_layer：输入特征图的张量。这是卷积层的输入数据。

filters_shape：卷积核的形状，包括卷积核的高度、宽度以及输入和输出的通道数。它是一个包含 4 个元素的元组或列表，分别表示 (kernel_height, kernel_width, input_channels, output_channels)。

downsample：一个布尔值，用于指示是否在卷积操作中使用下采样。如果设置为 True，则会在卷积之前应用零填充以使输出尺寸减半，并使用步幅为 2 的卷积核。默认值为 False。

activate：一个布尔值，指示是否在卷积操作后应用激活函数。如果设置为 True，则会在卷积操作之后应用 LeakyReLU 激活函数。默认值为 True。

bn：一个布尔值，指示是否在卷积操作后应用批归一化。如果设置为 True，则会在卷积操作之后应用批归一化。默认值为 True。

1
2
3
4
5
6
7
8
tf.keras.layers.Conv2D(filters=filters_shape[-1],
                                kernel_size=filters_shape[0],
                                strides=strides,
                                padding=padding,
                                use_bias=not bn,
                                kernel_regularizer=tf.keras.regularizers.l2(0.0005),
                                kernel_initializer=tf.random_normal_initializer(stddev=0.01),
                                bias_initializer=tf.constant_initializer(0.))(input_layer)
  • filters：整数，卷积核的数量，也即输出的特征图的通道数。
  • kernel_size：整数或者是一个元组/列表，指定卷积核的大小。如果是一个整数，表示使用一个正方形的卷积核，如果是一个元组/列表，第一个元素表示卷积核的高度，第二个元素表示卷积核的宽度。
  • strides：整数或者是一个元组/列表，指定卷积操作时的步幅。如果是一个整数，表示水平和垂直方向上的相同步幅，如果是一个元组/列表，第一个元素表示水平方向上的步幅，第二个元素表示垂直方向上的步幅。
  • padding：字符串，指定是否进行填充操作。可以选择的值为 valid（不进行填充）或者 same（在输入的边界上进行零填充）。
  • use_bias：布尔值，指定是否使用偏置项。如果设置为 False ，则不使用偏置项。
  • kernel_regularizer：正则化函数，用于对卷积核进行正则化，避免过拟合。在这里，采用 L2 正则化，并设置正则化参数为 0.0005。
  • kernel_initializer：权重初始化函数，用于初始化卷积核的权重。在这里，采用标准差为 0.01 的正态分布初始化权重。
  • bias_initializer：偏置项初始化函数，用于初始化偏置项。在这里，采用常数初始化函数，设置偏置项的初始值为 0。

对于：def residual_block(input_layer, filters_num1, filters_num2)

input_layer：这是残差块的输入特征图。它是一个张量，包含了上一层的特征表示。在残差块中，输入特征图将会经过一系列的卷积操作，并与一个捷径连接（shortcut connection）相加，最终得到残差块的输出。

filters_num1：这是残差块中第一个卷积层的卷积核数量。在残差块的第一个卷积层中，会将输入特征图映射到一个具有更小通道数的特征图上。filters_num1 控制了这个卷积层的卷积核数量，从而控制了输出特征图的通道数。

filters_num2：这是残差块中第二个卷积层的卷积核数量。在残差块的第二个卷积层中，会对经过第一个卷积层的特征图进行进一步的特征提取。filters_num2 控制了这个卷积层的卷积核数量，从而控制了输出特征图的通道数。
